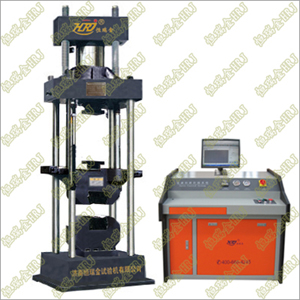

WAW微机控制电液伺服万能试验机
当前位置:首页 > 试验机中心 > 『微机控制电液伺服液压万能材料试验机』 > WAW微机控制电液伺服万能试验机WAW-1000A微机控制电液伺服万能试验机
来源:www.jn-syj.com 发布于:2013/5/6 13:42:27 点击量:
本试验机的设计、制造、检验依据下列标准相关条款:
1)、 GB/T2611-2007《试验机通用技术要求》
2)、 JJF1103-2003《万能试验机计算机数据采集系统评定》
3)、 JJG139-1999《拉力、压力和万能试验机的检定规程》
4)、GB/T16826-2008《电液伺服万能试验机》
5)、GB/T228-2010《金属材料室温拉伸试验方法》
6)、GB/T7314-2005《金属材料室温压缩试验方法》
7)、 GB/T232-2010 《金属材料 弯曲试验方法》
8)、 GB/T 3098.1-2000 《紧固件机械性能 螺栓、螺钉和螺柱》
一、产品型号: WAW—1000A
二、产品名称:微机控制电液伺服万能试验机
三、主要功能及特点:
1. 该试验机采用微机控制高精度电液伺服阀,驱动精密液压缸,实现等速率试验力、等速率位移、等速率变形等多种模式的自动控制,完成对试样的拉伸、压缩、抗弯抗折试验,符国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求。增加附具,可完成其他各种材料的试验要求,
2. 主机采用油缸上置式结构,拉伸空间位于主机的下方,压缩、弯曲试验空间位于主机上方油缸座和工作台之间,通过下钳口座的移动调整拉伸试验空间。液压方式夹紧试样。
3.采用品牌微机,完成试验过程中试验参数的设定、试验过程的数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量等),准确、可靠。
4.并配有Windows试验机专用软件,根据国家标准或用户提供的标准测量各材料的性能参数,并对试验数据进行统计和处理,然后输出打印各种要求的试验曲线及试验报告,设有试验曲线放大、比较、遍历功能,智能、方便。
5.强大的试验数据库,试验数据可随时保存、查询、调用。试验数据以数据库化管理,可以进行网络数据库通讯和管理;试验机具有扩展和更新能力
6、保护功能: 油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护。
四.主要技术指标:
序号 | 技术名称 | 参 数 |
1 | 最大试验力kN | 1000 |
2 | 试验力示值相对误差 | ≤示值的±1% |
3 | 试验力测量范围 | 最大试验力的2%~100% |
4 | 夹紧方式 | 液压夹紧 |
5 | 圆试样夹持直径mm | Φ13~Φ60 |
6 | 扁试样夹持厚度mm | 0~40 |
7 | 扁试样夹持宽度mm | 125 |
8 | 最大拉伸试验空间mm | 780 |
9 | 最大压缩试验空间mm | 650 |
10 | 控制柜外形尺寸mm | 610×700×1100 |
11 | 主机外形尺寸(包括活塞行程)mm | 1255×660×3900 |
12 | 电机功率kW | 2.3 |
13 | 主机质量kg | 5000 |
14 | 立柱净间距mm | 675 |
15 | 上下压盘尺寸mm | 204×204 |
16 | 弯曲支辊间距mm | 1000 |
17 | 弯曲支辊宽度mm | 140 |
18 | 容许弯曲度mm | 150 |
19 | 活塞最大行程mm | 250 |
20 | 活塞最大移动速度mm/min | 约50 |
21 | 试验空间调整速度mm/min | 约150 |
22 | 液压控制柜尺寸(长x宽x高mm) | 1080×600×960 |
23 | 电源 | 380V 50HZ |
五、试验机主要配置
序号 | 名 称 | 规 格 | 数 量 | 备 注 |
1 | 主机 | 四立柱、油缸上置 | 1台 | 自制 |
2 | 液压控制柜 | 一体化 | 1台 | 自制 |
3 | 测控系统 | 1套 | 自制 | |
4 | 引伸计 | YYU-10/50 | 1只 | 北钢院 |
5 | 油压传感器 | 25MPa | 1只 | 宁波 |
6 | 计算机 | 2G*320G*19液晶 | 1台 | 联想 |
7 | 打印机 | HP (A4、喷墨打印机) | 1台 | HP |
8 | 计算机桌 | 1张 | ||
9 | 圆试样拉伸钳口(mm) | Φ13~Φ26,Φ26~Φ40,Φ40~Φ60 | 各1副 | |
10 | 扁试样拉伸钳口(mm) | 0~20,20~40 | 各1副 | |
11 | 压缩试验附具(mm) | 204x204 | 1套 | |
12 | 弯曲试验附具(mm) | 跨度1000 | 1套 | |
13 | 随机工具 | 1套 | ||
14 | 随机文件 | 说明书、合格证、装箱单、服务单 | 1套 |
