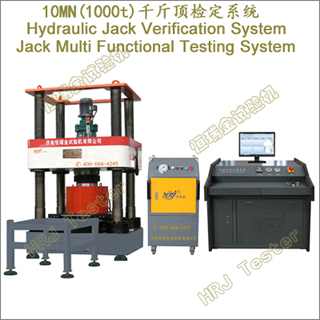

    JV-MTS10;10MN (1000t);千斤顶检定系统/多功能检测系统

    来源:www.jn-syj.com    发布于:2015/5/20 11:32:42    点击量:

    JV-MTS10;10MN (1000t);千斤顶检定系统/多功能检测系统

    产品规格: JV-MTS10;10MN (1000t);千斤顶检定系统/多功能检测系统

    Jack verification system;/ Multi-functional testing system

    产品功能

    电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。

    水泥、混凝土、胶砂、构件、岩石、管桩、建材制品等抗压测试及研究。

    方形、圆形、长柱形、异形构件、超高强混凝土的力学性能试验。

    各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。

    各种管材压扁、扩口试验测试。

    重要组成

    负荷机架系统、加力系统、测力系统、送样系统、千斤顶检定自动控制系统、试验测控系统、自动升降系统、警示系统。

    负荷机架系统:移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、悬挂式控制系统等组成。

    加力系统:油缸活塞系统、伺服控制泵站系统组成。

    测力系统:高精度传感器、标准测力仪组成。

    送样系统:移动小车、移动可调支架、

    1000t千斤顶检定自动控制系统:JAVS704-10控制系统、移动式千斤顶泵站系统组成;

    1000t试验测控系统:抗压、抗折、剪切、扩口、压扁等力学性能测试及研究。

    自动升降系统:用于工作台、移动板的同步举升、卸载,自动定位、平稳、快速、高效;液压源提升能力≥10000kg;

    警示系统:运行警示提醒功能。

    重要特点

    1、四立柱丝杠结构,刚性高,稳定性好。

    2、移动式横梁、底座:高强度精密铸钢,保证整机刚性及长期使用的稳定性。

    3、大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。

    4、传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。

    5、环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。

    6、千斤顶检定自动控制系统,一体化、双速、高精度液压泵,有效降低减少劳动强度和提高检定的安全性,自动完成千斤顶各项性能测试,标定结果准确、真实可靠。

    7、试验测控系统,可完成多种金属、非金属、特殊、异型材料压力测试。

    8、送样系统/移动小车:方便千斤顶及油缸活塞安放、装卸;

    9、液压自动升降系统,同步举升,举升承载力>10t;

    10、悬挂式控制系统:点动、联动、远程控制、精细调整;方便、安全。

    11、组合式特制承压板,具备互换性,耐用、长久;圆形示意线、十字形示意线、长度标尺,快速居中定位。

    12、运行警示提醒功能;

    13、电路板采用光电隔离设计,抗干扰能力强。

    14、多重保护功能: 系统过载溢流保护;过滤保护;过流、过压保护;操作保护;试验结束自动保护

    15、测控软件系统:

    实时显示工作压力和工作曲线,操作直观,具有提示和向导功能。

    多窗口测量显示,试验曲线数量1-3个可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。

    分析功能,可以对已经完成的试验结果进行数据分析,可叠加对比;

    报告采用Excel格式,内置默认方式,可自主编辑;可选择需要打印的项目,并可以排序;可选是否输出报告曲线,可单独打印或合并打印。

    自建强大的数据库,试验数据可随时保存、查询、调用;数据库采用ACCESS标准格式,预留联网数据接口。

    具有三级管理权限功能。

    重要参数

                    JV-MTS10;10MN (1000t)

    1

    最大试验力

     10MN (1000t)

    2

    千斤顶检定承载力

    10MN (1000t)

    3

    机架有限元分析

    变形量≤0.30mm

    4

    试验空间

     0-1600mm

    5

    试验跨度(LW)

     1020x820mm

    6

    试验空间调整方式

    电机驱动,横梁上下移动进行调整

    7

    横梁移动速度

    ≥110mm/min

    8

    活塞行程

    100mm

    9

    组合式承压板

    HRC55-60

    10

    压板平行度

    0.3∥1000

    11

    圆形示意线

    Φ300mm、Φ400mm、Φ500mm、Φ600mm

    12

    传感器稳固板

     Φ600x80mm;

    13

    电源电压

    ~380V±10% 50Hz
