    FJV-MTS12 1200t快速型千斤顶检定装置

    来源:www.jn-syj.com    发布于:2017/9/29 15:31:19    点击量:

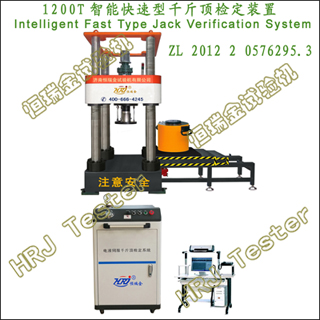

    FJV-MTS12 1200t快速型千斤顶检定装置

    Fast type Jack verification System;Hydraulic Jack verification Automatic Control System;
    FJV-MTS10;1000t快速型千斤顶检定装置/Fast type Jack verification System;
    FJV-MTS12;1200t快速型千斤顶检定装置/Fast type Jack verification System;
    FJV-MTS15;1500t快速型千斤顶检定装置/Fast type Jack verification System;
    FJV-MTS18;1800t快速型千斤顶检定装置/Fast type Jack verification System;
    FJV-MTS20;2000t快速型千斤顶检定装置/Fast type Jack verification System;

    产品功能:
    电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。
    依据标准:JJG621-2012《液压千斤顶检定规程》。

    重要组成由载荷机架系统和液压千斤顶检定自动测控系统二大系统组成。
    载荷机架系统:由底座工作台、四立柱丝杠、移动式横梁、传感器稳固系统、悬挂式控制系统、快速送样系统、警示系统等组成。
    液压千斤顶检定自动控制系统:JAVS704-10/20控制系统、移动式千斤顶泵站系统组成;

    重要特点
    1、载荷机架系统:
    →四立柱丝杠结构,高刚性、高稳定性。
    →底座工作台、移动式横梁:高强度精密铸钢,保证整机刚性及长期使用的稳定性。
    →大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。
    →传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。
    →环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
    →快速送样系统/移动小车:方便千斤顶安放、装卸,为防止移动小车撞击底座,小车前后端面安装定位装置和防撞橡胶垫。
    →悬挂式控制系统:横梁移动、点动、联动、远程控制、精细调整;方便、安全。
    →组合式特制承压板,具备互换性,耐用、长久;圆形示意线、十字形示意线、长度标尺,快速居中定位
    →警示系统:运行警示提醒功能;
    →电路板采用光电隔离设计,抗干扰能力强。
    2、液压千斤顶检定自动控制系统Hydraulic Jack verification Automatic Control System:
    JAVS704-10/20,1000t/2000t液压千斤顶检定自动控制系统,依据JJG621-2012《液压千斤顶检定规程》制作,与济南恒瑞金试验机有限公司生产的FLY/QJ-10MN/20MN/30MN/50MN/100MN系列千斤顶检定装置配套使用,可有效降低减少劳动强度和提高检定的安全性,在无人为干预下自动完成千斤顶的各项性能测试,使标定结果更加准确和真实可靠。
    →一体化、双速、高精度液压泵,有效降低减少劳动强度和提高检定的安全性,自动完成千斤顶各项性能测试,标定结果准确、真实可靠。
    →自动控制检定系统采用高精度放大器及24位高精度A/D转换器,分辨力1/200000;采用智能PID控制技术,具有控制精度高、可靠性好、检测效率高、噪音低、长时间连续工作、保压时间任意设定等特点,系统的保压精度≤0.1%FS。
    →高精度测量采集系统采集标准传感器信号,从而保证力值精度的高精准及高稳定性,满足自动检定要求。
    →测量分辨力:1/200000;控制精度:≤0.1% ;保压精度:≤0.1%FS;加载速度:0.3%-10%FS/s。
    →自动控制系统:采用变频技术,由伺服电机带动伺服油泵进行转矩和转速的控制;由两个独立快速加卸油系统组成,给千斤顶快速加油和快速卸油;自动控制系统,完成千斤顶的压力快速和精准的控制。
    →实时显示工作压力和工作曲线,操作直观,具有提示和向导功能。
    →多窗口测量显示,试验曲线数量1-3个可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。
    →分析功能,可以对已经完成的试验结果进行数据分析,可叠加对比;
    →报告采用Excel格式,内置默认方式,可自主编辑;可选择需要打印的项目,并可以排序;可选是否输出报告曲线,可单独打印或合并打印。
    →自建强大的数据库,试验数据可随时保存、查询、调用;数据库采用ACCESS标准格式,预留联网数据接口。
    →具有三级管理权限功能。
    →电路板采用光电隔离设计,抗干扰能力强。
    →可以配置多个测力传感器,根据需要平滑切换使用。
    →换接头组件,适合于不同吨位、不同规格型号千斤顶快速检定。
    →多重保护功能: 系统过载溢流保护;过滤保护;过流、过压保护;操作保护;试验结束自动保护。

    重要参数:
    Fast type Jack verification System;Hydraulic Jack verification Automatic Control System;FJV-MTS10;FJV-MTS12;FJV-MTS15;FJV-MTS18;FJV-MTS20;1000t/1200t/1500t/1800t/2000t快速型千斤顶检定装置/Fast type Jack verification System;
    1
    最大承载力
    10MN/1000t(10000kN); 12MN/1200t(12000kN);15MN/1500t(15000kN);18MN/1800t(18000kN);20MN/2000t(20000kN);
    2
    立柱有效跨度(LH)
    1020x820mm /可定制
    3
    试验空间
    300~1600mm
    4
    上、下承载板硬度
    HRC(55~60)
    5
    试验空间调整方式
    电机驱动,横梁上下移动进行调整
    6
    横梁移动速度
    ≤110mm/min
    7
    所检测千斤顶规格
    ≤1000t;≤1200t;
    8
    校准示意线
    ¢600mm、¢500mm、¢400mm、¢300mm、
    9
    传感器承压板及托架尺寸
    600x600x80mm;¢320x40mm;/根据传感器尺寸制作
    10
    移动小车移动距离
    0~1000mm
    11
    移动小车及支架尺寸(LWH)
    ≈ 900×900×400mm
    12
    电源及功率
    ~380V±10% 50Hz(须可靠接地);3.0kw
    13
    外型尺寸(LWH)
    根据吨位.尺寸有所不同
    14
    液压千斤顶检定自动控制系统
    流量(0~10)L/min;量程0~60Mpa;测量分辨力1/200000;控制精度≤0.1% ;保压精度≤0.1%FS;加载速度0.3%-10%FS/s

    重要配置:
    名   称
    内      容
    备 注
    载荷机架系统
    底座工作台、移动式横梁、四立柱丝杠、传感器稳固系统、悬挂式控制系统、快速送样系统、警示系统等,高刚性、高稳定性。
    1套
    液压千斤顶检定自动控制系统
    一体化移动式操控柜、双速高精度液压电动泵、HRJ-test操控软件、计算机、快换接头、高压油管
    1套
    技术资料
    说明书、装箱单、合格证、服务单
    1套
    随机工具
    1套
