    YES-2000B 3000B 数显式压力试验机

    来源:www.jn-syj.com    发布于:2019/8/7 17:25:54    点击量:

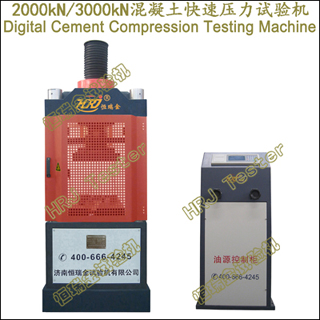

    YES-2000B 3000B 数显式压力试验机

    2000kN/3000kN.Digital Concrete Compression Testing Machine(Four Column)(CE CUL/CSA)
    →YES-2000B;2000kN数显式压力试验机(四柱结构*电机调整空间(CE CUL/CSA)
    →YES-3000B;3000kN数显式压力试验机(四柱结构*电机调整空间(CE CUL/CSA)
    重要功能:
    水泥、混凝土、胶砂、构件、岩石、管桩、烧结空心砖、空心砌块、耐酸砖、烧结瓦等建筑材料及建材制品进行抗压试验力、抗压强度性能测试及研究。
    →普通混凝土试件和高强混凝土试件,进行试验承载力、抗压强度、弹性模量性能测试及研究。
    →适用于边长100mm、150mm、200mm立方体混凝土试件,¢150x300mm、¢100x200mm、¢200x400mm圆柱体混凝土试件,边长150x150x300mm、100x100x300mm200x200x400mm棱柱体混凝土试件等。
    金属材料、非金属材料、复合材料及制品进行抗压试验力、抗压强度性能测试及研究。
    →依据GBGJB、ISO、JIS、ASTM、DIN、BS、NF、ENAS、NBR、IECGOST等国际标准进行试验和提供检测数据。
    依据标准:
    →GB/T50081-普通混凝土力学性能试验方法标准Standard for test method of mechanical properties on ordinary concrete
    →GB/T50107-混凝土强度检验评定标准Standard for evaluation of concrete compressive strength;
    →GB 50164-2011混凝土质量控制标准
    →GB/T18736-2017高强高性能混凝土用矿物外加剂Mineral admixtures for high strength and high performance concrete
    →TB/T3275-2011铁路混凝土Concrete for railway construction
    →TB 10424-铁路混凝土工程施工质量验收标准;
    →SL352-水工混凝土试验规程 Test code for hydraulic concrete;
    →JGJ/T385-2015高性能混凝土评价标准
    →JGJ/T294-2013高强混凝土强度检测技术规程
    →GB/T50146-2014粉煤灰混凝土应用技术规范
    →GB/T8239-2014普通混凝土小型砌块
    →GB/T25779-承重混凝土多孔砖
    →GB/T28635-2012混凝土路面砖;
    →GB/T11968-蒸压加气混凝土砌块;
    →GB/T13544-2011烧结多孔砖;
    →GB/T2542-2012砌墙砖试验方法;
    →GB/T5101-烧结普通砖;
    →GB/T8488-耐酸砖;
    →GB/T4111-2013混凝土小型空心砌块试验方法;
    →GB 13545-2014烧结空心砖和空心砌块;
    →GB/T15229-2011轻集料混凝土小型空心砌块;
    重要特点:
    人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
    四立柱结构,加载液压缸下置,大空间、高刚性、高稳定性的载荷机架,刚度大、强度高,变形小。
    电动丝杠调整空间,丝杠与活塞同步运行,快速接触试块、快速试验、快速回位、快捷高效。
    →双控双向液压油缸,大行程、160mm/min高速运行、快速试验、高频响应、快速返回。
    →高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
    →手动控制、液压加载,液晶显示器,实时显示力值、曲线图形、位移、加荷速率。
    →HRJ-Test微电脑测控系统,实时控制、显示,读数直观,曲线大小自动调整;坐标满度自动调节。
    →数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印
    →汉字显示多层菜单结构,功能强大,操作方便。
    →可存储1000个试样的数据,且可按编号、日期等方式查询。
    →标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
    →操作提示和向导功能。
    →电路板采用光电隔离设计,具有抗干扰能力强的特点。
    →网络数据库管理,可与多家联网公司直联。
    试验结束自动返回,智能、高效、快捷。
    多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
    重要参数:

    2000kN/3000kN.Digital Concrete Compression Testing Machine(Four Column)
    2000kN/3000kN数显式压力试验机(四柱结构*电机调整空间)(CE CUL/CSA)
    1
    最大试验力
    2000kN
    3000kN
    2
    试验力示值相对误差
    ≤±1.0%
    3
    试验力测量范围
    4%~100%F.S
    4
    试验力分辨力
    1/±200000F.S
    5
    加荷速率
    0~60kN/s
    6
    活塞位移速度
    ≥160mm/min
    7
    活塞行程
    ≥150mm
    8
    上下压盘间距
    0~450mm
    9
    球形上压盘
    ¢300mm/可定制
    10
    方形下压盘
    400x400mm/可定制
    11
    立柱间距(LW)
    500x400mm
    12
    油泵额定流量
    7.5L/min
    10L/min
    13
    载荷机架结构
    四柱、油缸下置、高刚性、高稳定性、电机调整空间
    14
    电源电压
    ~380V±10% 50Hz(须可靠接地)
    15
    机器功率
    ≈3.0kW
    ≈4.5kW
    16
    载荷机架尺寸(LWH)
    ≈700x970x1800mm
    ≈750x1000x1900mm
    17
    油源控制柜尺寸(LWH)
    ≈700x600x1250mm
    18
    机器重量
    ≈1800kg
    ≈3100kg

    主要配置

    名  称
    内    容
    备 注
    载荷机架
    四柱、油缸下置、高刚性、高稳定性、电机调整空间
    1台
    油源系统
    1套
    测控系统
    HRJ-Test微电脑测控系统,多通道、多功能、易操控;
    中文版/可定制英文版
    1套
    测力传感器
    1支
    球形上压盘
    1套
    方形下压盘
    1套
    安全防护网
    1套
    落灰斗
    1套
    技术文件
    说明书、装箱单、合格证、服务单
    1套

    产品扩展
    →YAW-2000B/3000B;2000kN/3000kN微机控制电液伺服压力试验机Computer Control Concrete Compression Testing Machine(Four Column)(CE CUL/CSA)
    →YEW-2000B/3000B;2000kN/3000kN微机式压力试验机Computer Concrete Compression Testing Machine(Four Column)(CE CUL/CSA)
