弹簧拉压试验机术语定义及解释
来源:www.jn-syj.com 发布于:2015/8/7 14:03:57 点击量:
(济南试验机服务中心)(全国试验机配件供应中心)(特殊夹具定制中心)
网址(website): www.jn-syj.com

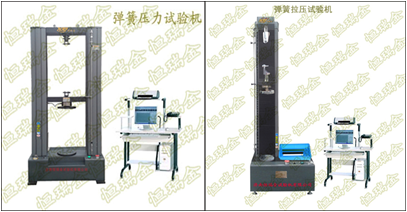

Spring testing machine 弹簧试验机
Tension and compression spring testing machines
→弹簧、弹性机械部件、蓄能器;用弹性材料制成的零部件在外力作用下发生形变,卸除外力后又恢复原状,一般用金属材料弹簧钢制成。
→弹簧测试指标:弹簧试验力、弹簧剩余高度、弹簧拉伸长度、弹簧变形量、弹簧自由高度、弹簧刚度、伸展力、压缩力、锁定力、采力点、常温寿命试验、定负荷试验、定变形试验、循环试验;
→标尺间距scales pacing:沿着标尺长度的同一条线测得的两相邻标尺标记之间的距离(注 : 标尺间距用长度单位表示,而与被测量的单位和标在标尺上的单位无关)。
→读出能力readability:试 验 机 指示装置具有的可明确读取示值的能力。
分辨力resolution:试验机指示装置能有效辨别的最小的示值差。
→拉伸装置:应适合各类拉伸弹簧的装卸,在试验过程中,其结构应能承受最大试验力,并能与试样保持牢靠的接触,以防止试样松脱或弹出。
→压缩装置:压缩装置应适合各类压缩弹簧的装卸,其上、下压盘的工作面应平行,平行度应符合下列规定。
<50N弹簧拉压试验机,上、下压盘的平行度≤0.05mm;
50N~100N弹簧拉压试验机,上、下压盘的平行度≤0.1mm;
200N~2000N弹簧拉压试验机,上、下压盘的平行度≤0.2mm;
>2000N~20kN弹簧拉压试验机,上、下压盘的平行度≤0.3mm;
>20kN~500kN弹簧拉压试验机,上、下压盘的平行度≤0.5mm;
>500kN弹簧拉压试验机,上、下压盘的平行度≤1.0mm;
→压缩装置上、下压盘的中心线应重合,其允许偏差应符合下列规定。
≤2000N弹簧拉压试验机,上、下压盘的中心线允许偏差≤0.5mm;
>2000N~50kN弹簧拉压试验机,上、下压盘的中心线允许偏差≤1.0mm;
>50kN N弹簧拉压试验机,上、下压盘的中心线允许偏差≤5.0mm;
→在弹簧试验过程中,压缩装置应能承受最大试验力,并能与试样保持牢靠的接触,以防止试样松脱或弹出。
→弹簧拉压试验机的两移动支座应等高,其最大允差为0.5 mm。
→变形测量装置:变形测量装置可为由主尺和副尺(或主尺和指针)组成的模拟式变形测量装置、数显式变形测量装置或变形记录装置。变形测量装置应易于读取示值。
→在使用条件允许的范围内,模拟式变形测量装置示值误差的最大允许值为±0.1 mm;
→数显式变形测量装置及变形记录装置示值误差的最大允许值:在试验机容量≤l00kN时为±(50+0.15L)μm,在试验机容量>100kN时为±(150+0.30L)μm;L为测定的任意位置压盘间距离,单位为mm;
→数显式变形测量装置:在弹簧的拉伸或压缩试验中,应在任意位置均能转换零位;变形分辨力不大于0.05mm。
→弹簧拉压试验机检验用计量器具:
1、符合GB/T13634规定的标准测力仪或四等标准砝码;
2、0~10mm一级百分表及磁力表座;
3、分度值不低于0.05mm/m的框式水平仪;
4、分辨力为0.1秒的秒表;
5、分度值为0.02mm的游标卡尺 (或相应的测长器具);
6、¢40h6标准检验棒;
7、0.01mm~1.0mm的塞尺、角尺及通用量具;
8、声级计;
9、拉伸用螺旋弹簧试样;
10、压缩用螺旋弹簧试样;
11、板簧(做板簧试验时配备);
→弹簧拉伸装置的检查:拉伸用螺旋弹簧试样以试验机最大试验力进行实际试验,同时进行观测检查,结构应能承受最大试验力,并能与试样保持牢靠的接触,试样不能松脱或弹出。
弹簧拉压试验机压缩装置上下压盘平行度的检查:
→载荷最大容量≤2kN的试验机用手动(或机动)使上、下压盘接触,当施加到最大试验力的10%时,用塞尺在上、下压盘工作面之间的任意方向测量: <50N弹簧拉压试验机,上、下压盘的平行度≤0.05mm;50N~100N弹簧拉压试验机,上、下压盘的平行度≤0.1mm;200N~2000N弹簧拉压试验机,上、下压盘的平行度≤0.2mm;
→载荷最大容量>2kN的试验机,启动试验机,使上、下压盘离开某一适当距离,将百分表座置于下压盘工作面上,使百分表测头垂直触及上压盘工作面,然后沿下压盘工作面圆周方向移动百分表座,读取百分表示值的最大值和最小值之差,上下压盘平行度的测量:>2000N~20kN弹簧拉压试验机,上、下压盘的平行度≤0.3mm;>20kN~500kN弹簧拉压试验机,上、下压盘的平行度≤0.5mm;>500kN弹簧拉压试验机,上、下压盘的平行度≤1.0mm;
弹簧拉压试验机压缩装置上下压盘中心线偏差的检查:
→手动(或机动)使上、下压盘接触,用角尺靠住一压盘圆柱母线任意位置,再用塞尺测量角尺与另一压盘圆柱母线间的间隙,其上、下压盘中心线重合的偏差:≤2000N弹簧拉压试验机,上、下压盘的中心线允许偏差≤0.5mm;>2000N~50kN弹簧拉压试验机,上、下压盘的中心线允许偏差≤1.0mm;>50kN N弹簧拉压试验机,上、下压盘的中心线允许偏差≤5.0mm;
→压缩用螺旋弹簧试样以试验机的最大试验力进行实际试验,同时进行观测检查,压缩装置应能承受最大试验力,并能与试样保持牢靠的接触,以防止试样松脱或弹出。
弹簧拉压试验机工作台水平度的检查:将0.05mm/m的框式水平仪置于工作台面两端极限位置,按纵向、横向分别检查。水平仪读数的最大差值即为工作台面的水平误差。
→弹簧拉压试验机两移动支座的等高误差检查:将¢40h6标准检验棒分别置于两移动支座定位槽口内,百分表座置于工作台面上。使其侧头触及¢40h6标准检验棒母线,移动表座检测四点,百分表四点读数的最大差值即为等高误差。
