    300kN轨道交通空气弹簧刚度特性试验

    来源:www.jn-syj.com    发布于:2016/5/30 10:22:28    点击量:

    习近平 钻石  小.png

                               300kN轨道交通空气弹簧刚度特性试验

    300kN/Stiffness Testing Methods for Air Spring System of Railways

    空气弹簧Air Spring;弹性元件Elastomer;刚度Stiffness;减振Anti-vibration;

    空气弹簧是轨道车辆振动控制的关键部件之一,减振效果好、内摩擦小、质量轻、刚度可调等优点;

    广泛应用于铁路客车、高速列车、地铁轻轨、高速动车组。

    刚度是空气弹簧性能的重要参数,标示空气弹簧在静态条件下,承受作用力的能力。

    在一定变形条件下静刚度值越大,其承受载荷越大。

    位移、载荷和内压是影响空气弹簧静刚度的主要试验因素。

    TB/T2843-2007《机车车辆用橡胶弹性元件通用技术条件》

    GB/T13061《汽车悬架用空气弹簧试验方法》

    TB/T2841-2010《铁道车辆用空气弹簧试验方法》。

    EN 13597-2003 《铁道车辆用橡胶悬挂部件-空气弹簧气囊》。

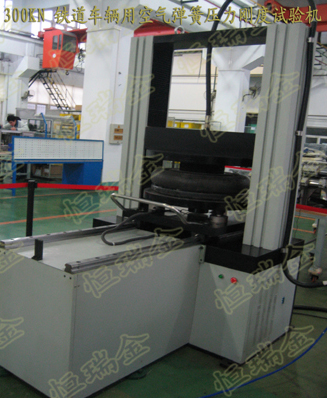

    300kN空气弹簧刚度试验机

    空气弹簧垂向静刚度试验:

    将空气弹簧安放到300kN空气弹簧刚度试验机上,充入压缩空气达到规定值,关闭阀门,开动试验机施加载荷压缩空气弹簧,达到规定位移,返回原始位置。

    再进行压缩-回位循环,记录载荷-位移曲线、内压-变形曲线。

    空气弹簧水平静刚度试验:

    将空气弹簧安放到300kN空气弹簧刚度试验机上,充入压缩空气达到规定值,关闭阀门,开动试验机施加垂向载荷至规定值;

    水平方向向后移动空气弹簧至最大位置,返回中间位置;

    水平方向向前移动空气弹簧至最大位置,返回中间位置;

    在水平方向位移过程中,每移动10mm位置保持30s,测定该位置空气弹簧水平载荷值。

    空气弹簧垂向动刚度试验:

    将空气弹簧安放到300kN空气弹簧刚度试验机上,充入压缩空气达到规定值,关闭阀门,开动试验机施加载荷压缩空气弹簧,按一定振幅,频率0.5Hz~4.0Hz进行垂向动态试验。

    在各种振幅和频率下进行垂向动态试验,试验状态曲线稳定性、重复性很好吻合时,记录空气弹簧的载荷-位移曲线。

    空气弹簧水平动刚度试验:

    将空气弹簧安放到300kN空气弹簧刚度试验机上,充入压缩空气达到规定值,关闭阀门,开动试验机施加载荷压缩空气弹簧,10mm水平振幅,频率0.5Hz~1.5Hz进行水平动态试验。

    在各种振幅和频率下进行水平动态试验,试验状态曲线稳定性、重复性很好吻合时,记录空气弹簧的载荷-位移曲线。
