    FLJ-J100T/200T/300T 移动式千斤顶反力架

    来源:www.jn-syj.com    发布于:2013/5/6 15:04:57    点击量:

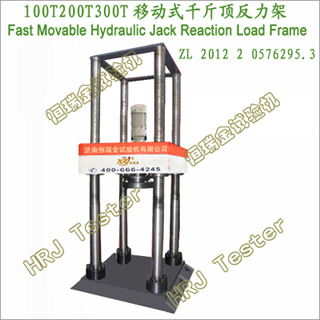

    FLJ-J100T/200T/300T 移动式千斤顶反力架

    一、反力架主要功能简介

    本反力架主要用于电动液压式、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格、类型千斤顶的检测,最大承载力不大于3000kN。也可用于混凝土构件、大型工件等各种材料的抗压检测。是计量检测、制造企业、公路、建筑、铁路、桥梁等施工单位及监理公司、质检部门必备是试验装置。
    本反力架主要有可移动上横梁、四立柱(丝杠)、工作台、遥控盒等组成。
    可移动上横梁、工作台:采用高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
    四立柱(丝杠):采用45#优质碳钢,粗加工后调质处理,再精加工成型。
    遥控盒:悬挂式,安装于移动横梁,可远距离控制横梁上下移动,用于调整试验空间;
    本反力架的优点:
    1.采用电机驱动横梁上、下移动,用于调整试验空间大小,以满足不同规格、不同尺寸千斤顶的检测。
    2.具有方便性、快捷性、实用性、效率高、省时省力。
    3.安全性极高,完全消除了产生人身事故、环境安全的因素及隐患。
    4.  悬挂式控制盒:安装在横梁上,可方便放置、取出;伸缩性螺旋线,既可以远程控制、低位置控制横梁的上下移动,用以调整空间大小;又可近距离观察千斤顶与传感器接触位置,并进行细小的调整。同时即保护贵重的传感器、又保护人员安全;极大的方便了操作者,安全系数高。
    5.有很强大的扩展功能。增加油源系统,可扩展为大型压力试验机。
    二、     反力架的主要技术指标
    反力架型号规格 FLJ-Y
    1000
    2000
     3000
    1
    最大承载力 (kN)
    1000
    2000
    3000
    2
    立柱有效跨度(mm)
    400x400
    500x500
    3
    可调试验空间 (mm)
    300-1200
    300-1600
    4
    外型尺寸(长宽高) (mm)
    700x700x2300
    800x800x2700
    5
    试验空间调整方式
    电机驱动,横梁上下移动进行调整
    6
    横梁移动速度(mm/min)
    ≤110
    7
    所检测千斤顶规格
    ≤100T
    ≤200T
    ≤300T
    8
    工作电压:
    三相380V±10%
    9
    反力架重量(kg)
    ≈1200
    ≈1500
    ≈1800

    说明: 试验空间可定制
