『千斤顶检定装置反力架』

当前位置:首页 > 试验机中心 > 『千斤顶检定装置反力架』

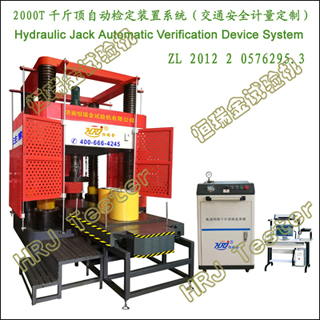

    QJ-20MN型 2000T反力架

    来源:www.jn-syj.com    发布于:2013/5/6 15:03:54    点击量:

    QJ-20MN型 2000T反力架



    湖北省计量测试技术研究院试验室


    湖北省计量测试技术研究院试验室






    一、千斤顶检定装置主要功能简介
    本装置主要用于电动液压式、穿心式、大吨位、特殊、大行程、标准型、非标特制型等多种规格、类型千斤顶的检测,最大承载力不大于20MN。
    适用于计量检测、科研院所、制造企业、公路、建筑、铁路、桥梁等施工单位及监理公司、质检部门必备的试验装置。
    本装置主要有移动横梁、丝杠、工作台、移动小车、控制盒、操控台等组成。
    本装置具有强大的扩展功能,增加油源系统,可扩展为大型压力试验机。亦可用于混凝土构件、大型工件等各种材料的抗压检测。

    二、本装置的优点:
    1、采用电机驱动横梁上、下移动,用于调整试验空间大小,以满足不同规格、不同尺寸千斤顶的检测。
    2、悬挂式控制盒:安装在横梁上,可方便放置、取出;伸缩性螺旋线,既可以远程控制、低位置控制横梁的上下移动,用以调整空间大小;又可近距离观察千斤顶与传感器接触位置,并进行细小的调整。同时既保护贵重的传感器、又保护人员安全;极大的方便了操作者,安全系数高
    3、移动小车 用于在安装千斤顶时移出装置,检测时移入反力装置内。可方便装卸千斤顶,省时省力、快速高效。
    4、升降架 工作时,同步升起,使移动板与底座脱离;同步下降,使移动板与底座结合;升起、下降水平误差≤1mm,
    5、移动式操控台  可远、可近、方便操作。控制按钮有“电源开”、“电源关”、 上升”、 “下降”
    6.传感器托架叠加式结构设计,方便安放多个不同规格、不同外径尺寸的传感器;托架连接环扣型可调吊环,可以很方便的手动大距离扳手锁紧操作,快速调整传感器安放空间,方便传感器安放。
    7、安全保护 安装有上、下限位安全装置,保证移动梁上、下安全运行。
    8.有很强大的扩展功能。可方便的扩展为大型压力试验机。

    三、主要技术参数
    千斤顶检定装置QJ-20MN
    1
    最大承载力
     2000T
    2
    立柱有效跨度(长x宽)
    1200x1200mm
    3
    可调有效试验空间
    300-1600mm
    4
    试验空间调整方式
    电机驱动,横梁上下移动进行调整
    5
    横梁移动速度
    ≤110 mm/min
    6
    所检测千斤顶规格
     ≤2000T
    7
    上下压板平行度
    0.5/1000
    8
    传感器托架尺寸
    根据传感器尺寸而定
    9
    圆形校准线
     ¢900mm、¢600mm、¢300mm
    10
    机器功率
     3.0kw
    11
    工作电压
    三相380V±10%
    12
    机器外型尺寸(长宽高)
     ≈2300x2300x2900mm
    13
    机器重量
     ≈46T
