    FLJ-Y快速型移动式千斤顶反力架

    来源:www.jn-syj.com    发布于:2015/2/5    点击量:

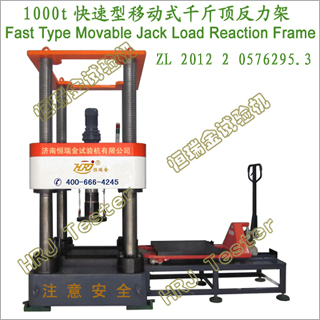

    FLJ-Y快速型移动式千斤顶反力架

    FLJ-Y快速型移动式千斤顶反力架Fast type Movable Jack load Reaction Frame
    →500t/650t快速型移动式千斤顶反力架;
    →1000t/1200t快速型移动式千斤顶反力架;
    →1500t/1800t/2000t快速型移动式千斤顶反力架;
    功能特点:
    电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测校准。
    →HRJ快速型移动式千斤顶反力架由移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、移动小车、悬挂式控制系统等组成。
    →移动式横梁、底座:高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
    →四立柱丝杠结构,刚性高,稳定性好。四立柱丝杠采用45#优质碳钢,调质处理,精加工成型。
    →大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。
    →HRJ传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。
    →HRJ环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
    →HRJ快速型移动小车,方便千斤顶安放、装卸。
    →HRJ高强度千斤顶承压板,圆形示意线、十字形示意线、长度标尺,快速居中定位。
    →横梁运行悬挂式控制系统:点动、联动、远程控制、精细调整,方便、安全。
    →运行警示提醒功能。
    重要参数:
    FLJ-Y系列:500t/650t/1000t/1200t/1500t/1800t/2000t
    快速型移动式千斤顶反力架Fast type Movable Jack load Reaction Frame
    1
    千斤顶检定载荷
    5MN/5000kN;6500kN;10MN/10000kN;12MN/12000kN;
    15MN/15000kN;18MN/18000kN;20MN/20000kN
    2
    反力架有限元分析
    变形量≤0.30mm
    3
    横梁移动空间
    300~1600mm
    4
    四立柱跨度(LW)
    600x500mm;800x660mm;1020x820mm;/可定制
    5
    检定空间高度调整
    电机驱动,横梁上下移动进行调整
    6
    横梁移动速度
    ≥110mm/min
    7
    千斤顶承压板
    HRC55~60
    8
    承压板平行度
    0.3∥1000
    9
    承压板圆形示意线
    Φ300mm、Φ400mm、Φ500mm、Φ600mm
    10
    传感器稳固板
    ¢320x40mm;Φ600x80mm;/根据传感器尺寸制作
    11
    电源电压
    ~380V±10% 50Hz(须可靠接地)
    12
    设备功率
    1.5kW;2.2kW;3.0kW;4.5kW;
    引用标准、文献文件:
        1000T千斤顶多功能检测系统;1200T千斤顶检定系统;1000T/1200T千斤顶计量检定装置;2000T千斤顶计量检定系统;HRJ Tester;3000kN千斤顶压力试验机;JAVS704-10/20千斤顶检定自动控制系统;300kN/500kN飞机千斤顶检定装置;1000kN飞机千斤顶压力试验机;600kN飞机千斤顶检定试验系统;
        JJG 621-2012液压千斤顶检定规程;JB/T5315-2017卧式油压千斤顶;GB/T27697-2011立式油压千斤顶;JB/T11753-2013气动液压千斤顶;HRJ Tester;GB/T20340牵引杆千斤顶;GB/T25974.2-2010煤矿用液压支架立柱和千斤顶技术条件;JB/T2592-2017螺旋千斤顶;JG/T321-2011预应力用液压千斤顶;MT 97液压支架千斤顶技术条件;jnshiyanji.com;航空三脚架千斤顶;GB/T21635-2008;JB/T11101-2011;JB/T3411.58;JB/T3411.59;MT/T1164-2011;MT/T1165-2011;MT/T576;MT/T94;MT/T985;QC/T585-2011;SN 0029;ISO 12140;ISO 6489-3;HRJ Tester;EN 1804-2;ISO 1464;ISO 43-2016;
    Fast type Jack verification System;Hydraulic Jack verification Automatic Control System;
        Hydraulic Jack Multi Functional Testing System;Aircraft Jacks Calibration device Compression Testing Machine;HRJ Tester;Aircraft Jacks Calibration device Testing System;Hydraulic Jack Load Reaction Frame;Hydraulic Jack Reaction Frame Load Test System;Hydraulic Jack Verification Pressure Tester;Agricultural machinery;Agricultural trailers and trailed equipment-Drawbar jacks;Hydraulic bottle jacks;jnshiyanji.com;Powered support for coal mine;Specification for power set legs and rams;Airplane-Jacks clearance dimensions;Aircraft Jacking pads;Pneumatic hydraulic jacks;Rack and pinion jacks;Screw jacks;HRJ Tester;Jacks Dimensions;Changeable head jacks Dimensions;Hydraulic floor jacks;Hydraulic jack for prestressing;Technical specification of polyurethane seal for power set legs and rams for coal mine;Mechanical jacks of passenger cars;Rule for inspection of oilostatic jack for export;
